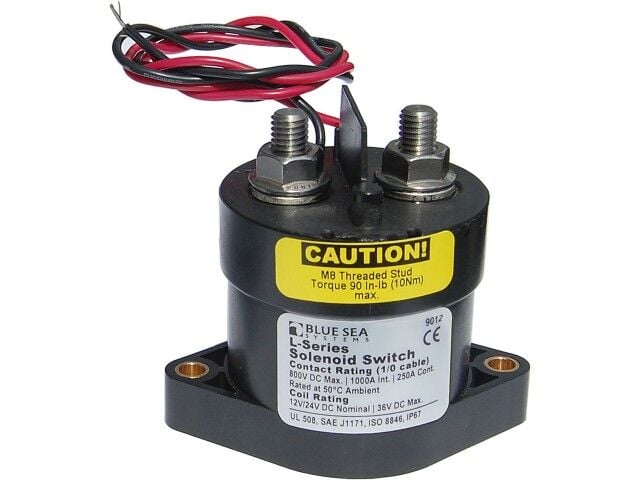

Blue Sea Systems 9012 – L‑Serisi Solenoid Anahtar | 12/24 V DC, 250 A Sürekli / 450 A Sınıfı
Detaylı Ürün Açıklaması
Blue Sea Systems 9012 - L serisi Solenoid Switch anahtar, yüksek akımlı devreleri kontrol etmek üzere tasarlanmış profesyonel bir bileşendir. “Normally Open” (SPST‑NO) formunda olup, bir ON‑OFF anahtarı ile kolayca kontrol edilebilir. Hermetik şekilde kapalı kontağa sahip olup, buhar ve su girişine karşı dayanıklıdır, ayrıca benzinli motorlu uygulamalarda kullanıma uygun “ignition protected” (ateşleme korumalı) sınıfındadır.
Düşük kontrol akımı sayesinde (12 V sistemde 0,13 A; 24 V sistemde 0,07 A) anahtarlanır. Bu sayede kontrol devresi için büyük güç kaynaklarına gerek kalmaz—örneğin kumanda panelinden gelen basit bir anahtarla sistem devreye alınabilir. Ayrıca solenoidin kontağı 800 V DC’ye kadar dayanıklı olarak belirtilmiş, bu da güvenliğin ve dayanıklılığın altını çizer.
Montajı kolaydır; terminal somunları M8 (5/16″) olarak tasarlanmış ve 10 mm civarında tork ile sabitlenmesi gerekmektedir. Ayrıca #10 veya M5 montaj vidaları ile gövde yatay ya da dik montaj için uygundur. Bu solenoid, tekneler, karavanlar, güneş enerjisi sistemleri veya benzer 12/24 V yüksek akım devrelerinde güvenli bir anahtar görevi görür.
Teknik Bilgiler
-
Marka / Model: Blue Sea Systems 9012 - L serisi Solenoid Switch
-
Nominal Çalışma Voltajı: 12 V DC / 24 V DC (kontrol devresi giriş aralığı 9‑36 V DC)
-
Kontrol Devresi Akımı: 0,13 A @12 V / 0,07 A @24 V (devre değişimi sırasında ~3,6A)
-
Sürekli Akım Sınıfı: 250 A sürekli (1/0 kablo ile), 300 A (2/0 kablo), 400 A (4/0 kablo) ve 450 A sınıf (2×2/0 kablo ile)
-
Geçici / Marş Akımı (Cranking): 1.000 A (30 saniye) veya 500 A (10 saniye) gibi yüksek akım durumlarını destekler.
-
Kontak Gerilimi Dayanımı: 800 V DC
-
Terminal Somun Boyutu: M8 (5/16″), somun torku ≈ 90 in‑lb (10,17 Nm) maksimum.
-
Kontak Formu: SPST — Normalde Açık (Normally Open)
-
Ağırlık: Yaklaşık 1 lb (0,45 kg)
-
Koruma / Özellikler: Hermetik kapalı kontağa sahip (vapor‑proof), “ignition protected” (ateşleme korumalı) sınıfında.
Neden Tercih Edilmeli ve Kullanım Önerileri
-
Yüksek akımlı devrelerin (örneğin akü sistemleri, marş devreleri) kontrolünde kullanılır: kablo yönlendirmesini kısaltarak voltaj düşüşünü ve maliyeti azaltır.
-
Düşük kontrol akımı sayesinde küçük anahtar veya kumanda paneliyle devre kontrolü mümkündür.
-
Hermetik kapalı yapısı ve ateşleme korumalı sınıfı ile denizcilik uygulamaları için uygundur; suya, buhara ve dış ortama karşı dayanıklıdır.
-
Montajı ve bağlantısı kolaydır: M8 terminal somun ve standart montaj delikleri ile hızlı değişim yapılabilir.
-
Ürün, 12 V ve 24 V sistemlerinde esneklik sağlar — tek ürünle iki sistemde uyumluluk sunar.
